一塊開關電源，一塊濾波器，這兩個元器件，電線先經過開關電源，還是先經過濾波器？
網上有說先經過開關電源的，也有說先經過濾波器的，有沒有大佬來給解答下，到底應該先經過哪個？

li8110

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 571 個
工控威望: 3276 點
下載積分: 9476 分
在線時間: 274(小時)
注冊時間: 2022-11-04
最后登錄: 2025-05-04
查看li8110的主題 / 回貼

1樓發表于: 2024-03-07 10:59

只看該作者 | 小中大

你的濾波器是交流的還是直流的？
你的開關電源就是交流轉直流的東西吧。
現在知道先接哪個了嗎？

樓主留言：

濾波器是交流的，這樣說就明白了，但還是想問一句，能先經過開關電源輸入端，再從開關電源輸入端并聯到濾波器的輸出端嗎？允許嗎？

已翻身的咸魚

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 298 個
工控威望: 494 點
下載積分: 820 分
在線時間: 510(小時)
注冊時間: 2021-03-04
最后登錄: 2025-05-03
查看已翻身的咸魚的主題 / 回貼

2樓發表于: 2024-03-07 11:46

只看該作者 | 小中大

大多數開關電源都自帶濾波，還需要加濾波器？

樓主留言：

不是開關電源的輸出端加濾波器，是我截圖那樣，這樣畫對嗎，還是開關電源放在濾波器前邊？

小志工控

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 43 個
工控威望: 150 點
下載積分: 977 分
在線時間: 18(小時)
注冊時間: 2024-03-01
最后登錄: 2024-12-17
查看小志工控的主題 / 回貼

3樓發表于: 2024-03-07 13:44

只看該作者 | 小中大

我見到的一般是在開關電源前面加220V交流濾波器

ljb6688

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1841 個
工控威望: 1989 點
下載積分: 115150 分
在線時間: 1987(小時)
注冊時間: 2009-12-08
最后登錄: 2025-04-30
查看ljb6688的主題 / 回貼

4樓發表于: 2024-03-07 15:38

只看該作者 | 小中大

直流需要濾波么？把直線過濾成筆直的直線么？

樓主留言：

不是過濾直流，是電線經過元器件的前后順序

電氣自動化，智能化控制，數據遠傳采集。工控元件代理，機器人附件

xiazaijifen0

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 42 個
工控威望: 118 點
下載積分: 1838 分
在線時間: 15(小時)
注冊時間: 2020-08-20
最后登錄: 2024-12-02
查看xiazaijifen0的主題 / 回貼

5樓發表于: 2024-03-07 16:31

只看該作者 | 小中大

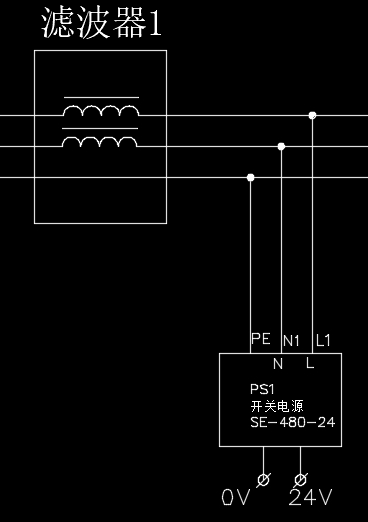

圖片：

就是截圖那種，濾波器放在了開關電源前邊，現在不清楚開關電源放在濾波器前邊還是后邊

陽春節拍

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 137 個
工控威望: 202 點
下載積分: 742 分
在線時間: 52(小時)
注冊時間: 2022-03-24
最后登錄: 2025-05-03
查看陽春節拍的主題 / 回貼

6樓發表于: 2024-03-08 07:59

只看該作者 | 小中大

你濾波的需求是什么你搞明白了先。
是防止污染電源，還是防止電源干擾用電？

li8110

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 571 個
工控威望: 3276 點
下載積分: 9476 分
在線時間: 274(小時)
注冊時間: 2022-11-04
最后登錄: 2025-05-04
查看li8110的主題 / 回貼

7樓發表于: 2024-03-09 08:34

只看該作者 | 小中大

串聯、
并聯怎么濾波啊。

引用
引用第1樓li8110于2024-03-07 10:59發表的 :
你的濾波器是交流的還是直流的？
你的開關電源就是交流轉直流的東西吧。
現在知道先接哪個了嗎？

sanlihu

吉圓

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1204 個
工控威望: 1748 點
下載積分: 7575 分
在線時間: 581(小時)
注冊時間: 2012-08-31
最后登錄: 2025-04-24
查看sanlihu的主題 / 回貼

8樓發表于: 2024-03-09 09:38

只看該作者 | 小中大

交流電源------交流濾波器---開關電源-----直流濾波器-----直流負載

吉圓電氣 QQ751673698

雪山飛狐

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 12930 個
工控威望: 15642 點
下載積分: 44552 分
在線時間: 1000(小時)
注冊時間: 2019-06-05
最后登錄: 2025-05-04
查看雪山飛狐的主題 / 回貼

9樓發表于: 2024-03-09 11:32

只看該作者 | 小中大

成套裝配好
