樓主發表于: 2009-03-21 19:04

只看樓主 | 小中大

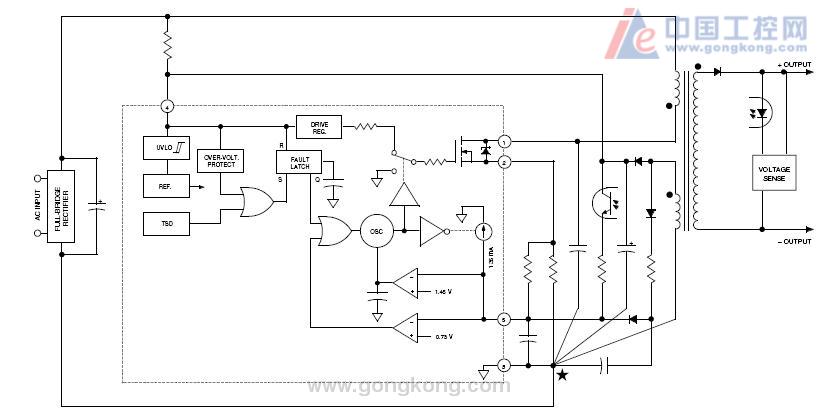

fx電源有一個STRG6551開關管控制，還有一個光電耦合器，我想改成12輸出，不知那位高手會。下面是圖紙：

hongma110

級別: 略有小成

精華主題: 0
發帖數量: 233 個
工控威望: 403 點
下載積分: 752 分
在線時間: 78(小時)
注冊時間: 2007-09-22
最后登錄: 2025-05-10
查看hongma110的主題 / 回貼

1樓發表于: 2009-03-21 19:30

只看該作者 | 小中大

不知道，你可以看一下手冊

821937642

級別: 略有小成

精華主題: 0
發帖數量: 385 個
工控威望: 489 點
下載積分: 455 分
在線時間: 96(小時)
注冊時間: 2006-11-15
最后登錄: 2025-03-10
查看821937642的主題 / 回貼

2樓發表于: 2009-03-22 20:46

只看該作者 | 小中大

PLC改12伏已成功了，原來24伏跌到18伏RUN的燈就滅了，把線路板上檢測電壓的一只12伏穩壓二極管改成5伏的或短接。輸入限流電阻（根據5-7mA）也要改小，輸出繼電器改12伏的。

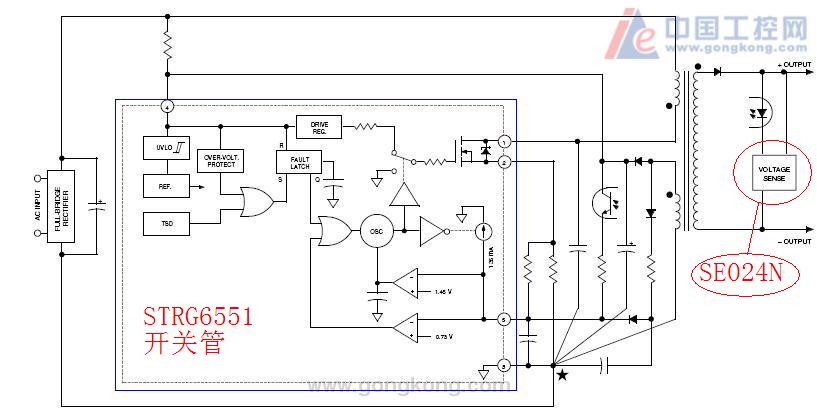

電源已搞懂原理了，見下圖：

只要把SE024N改SE012N，下星期天去電子市場買SE012N，試驗后再告訴大家。

zhengyueyong

級別: *

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看zhengyueyong的主題 / 回貼

3樓發表于: 2009-03-23 13:30

只看該作者 | 小中大

期待你的好消息
