樓主發表于: 2009-06-13 19:51

只看樓主 | 小中大

圖片：

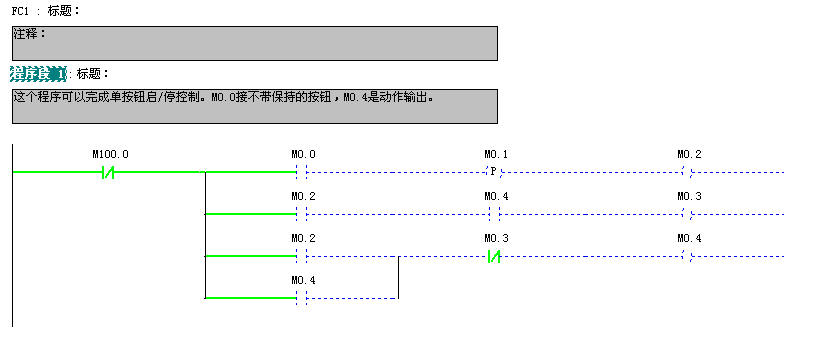

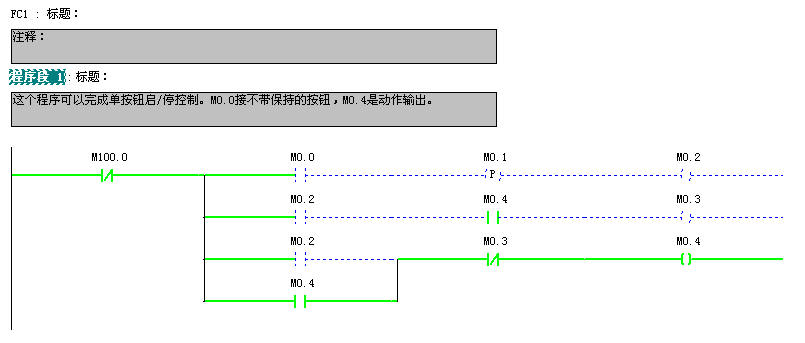

這個程序可以完成單按鈕啟/停控制。M0.0接不帶保持功能的按鈕，M0.4是動作輸出。有沒有其它方法可以實行這個功能？

wlw

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 285 個
工控威望: 399 點
下載積分: 1296 分
在線時間: 214(小時)
注冊時間: 2009-01-10
最后登錄: 2016-12-06
查看wlw的主題 / 回貼

1樓發表于: 2009-10-31 17:38

只看該作者 | 小中大

這個方法也可以

wlw

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 285 個
工控威望: 399 點
下載積分: 1296 分
在線時間: 214(小時)
注冊時間: 2009-01-10
最后登錄: 2016-12-06
查看wlw的主題 / 回貼

2樓發表于: 2009-10-31 17:45

只看該作者 | 小中大

圖片：

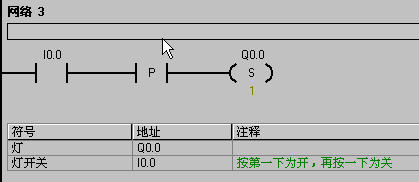

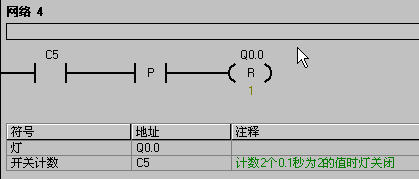

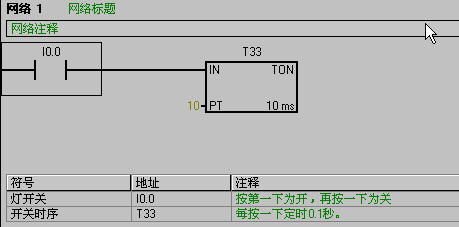

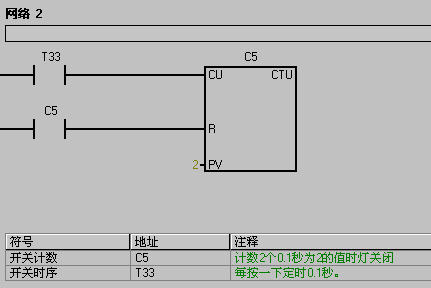

這種方法也可以

wlw

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 285 個
工控威望: 399 點
下載積分: 1296 分
在線時間: 214(小時)
注冊時間: 2009-01-10
最后登錄: 2016-12-06
查看wlw的主題 / 回貼

3樓發表于: 2009-10-31 18:23

只看該作者 | 小中大

2樓圖有誤，當M0.1通時竄連M0.1的常閉觸點M0.2因自身導通而斷開，瞬間M0.2因斷電其M0.2的閉合觸點又閉合使其M0.2線圈又得電，這在邏輯上是不嚴格的，再說M0.1每次只能靠M0.0得電而不能斷電，因而不能起到開和關的功能。再其M0.1的常開和常閉互鎖了M0.2，使M0.2只有一條靠M0.1的常開觸點得電的支路。總而言之M0.1被[P]上升沿限制了。M0.0再次ON使也改變不了M0.1的OFF
