樓主發表于: 2009-12-16 09:10

只看樓主 | 小中大

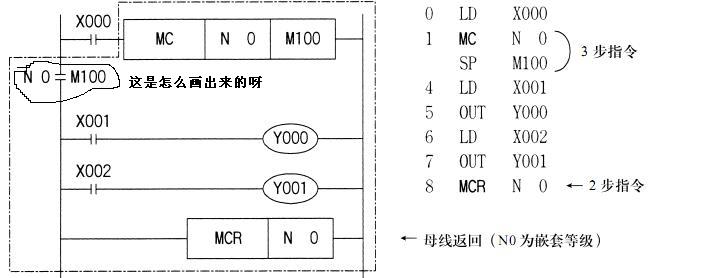

圖片：

請朋友們幫忙解釋一下。MC MCR指令在梯形圖上應該怎么畫請舉例說明謝謝了

samtan80

工控人

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 99 個
工控威望: 258 點
下載積分: 933 分
在線時間: 147(小時)
注冊時間: 2009-05-25
最后登錄: 2024-11-06
查看samtan80的主題 / 回貼

1樓發表于: 2009-12-16 10:39

只看該作者 | 小中大

mc 是 master control, mcr 是master control reset
以上面的例子來說：
y0 & y1如果要執行 x0 必須要on, 然后m100才會on. mc & mcr 是一伙的，每一次的mc 后必須要有mcr。就好像有開引號就必須要有關引號

whshtj

級別: 家園�？�

發送短信
加為好友

精華主題: 0
發帖數量: 455 個
工控威望: 596 點
下載積分: 1725 分
在線時間: 510(小時)
注冊時間: 2009-09-08
最后登錄: 2024-11-14
查看whshtj的主題 / 回貼

2樓發表于: 2009-12-16 10:54

只看該作者 | 小中大

samtan80 謝謝你的講解。我明白了一些。現在就是在畫梯形圖時。N0 M100在圖上是怎么畫出來的，我不懂。請指教

yyhexf

級別: 家園�？�

發送短信
加為好友

精華主題: 0
發帖數量: 768 個
工控威望: 555 點
下載積分: 1922 分
在線時間: 606(小時)
注冊時間: 2008-01-05
最后登錄: 2013-08-19
查看yyhexf的主題 / 回貼

3樓發表于: 2009-12-16 12:17

只看該作者 | 小中大

送完指令后轉換一下，再轉到讀的模式，這個就出來了。。。

華豐

只有虛心學習,才能讓人進步!

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 142 個
工控威望: 224 點
下載積分: 719 分
在線時間: 103(小時)
注冊時間: 2008-08-19
最后登錄: 2025-04-15
查看華豐的主題 / 回貼

4樓發表于: 2009-12-16 22:17

只看該作者 | 小中大

程序要運行才會出現，在編寫時是看不到的！

tangcheng

努力奮斗、追求完美

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 467 個
工控威望: 340 點
下載積分: 531 分
在線時間: 294(小時)
注冊時間: 2007-11-15
最后登錄: 2024-03-22
查看tangcheng的主題 / 回貼

5樓發表于: 2009-12-16 22:43

只看該作者 | 小中大

編程序時是看不到的，仿真或在讀取程序時就能看到

whshtj

級別: 家園�？�

發送短信
加為好友

精華主題: 0
發帖數量: 455 個
工控威望: 596 點
下載積分: 1725 分
在線時間: 510(小時)
注冊時間: 2009-09-08
最后登錄: 2024-11-14
查看whshtj的主題 / 回貼

6樓發表于: 2009-12-17 08:57

只看該作者 | 小中大

謝謝大家。我明白了。
