梯形圖寫51
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看梯形圖寫51的 主題 / 回貼
樓主  發表于: 2010-09-11 18:28
功能：按綠色按鈕復位，然后開始搶答。如果1號先按下按鈕，數碼管將顯示數字1，2號先按下按鈕，數碼管將顯示數字2，以此類推，那個選手先先按下相應的按鈕，數碼管將顯示對應的號碼。一輪搶答完畢后，按綠色按鈕復位，準備下一輪搶答。
梯形圖寫51
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看梯形圖寫51的 主題 / 回貼
1樓  發表于: 2010-09-11 18:40

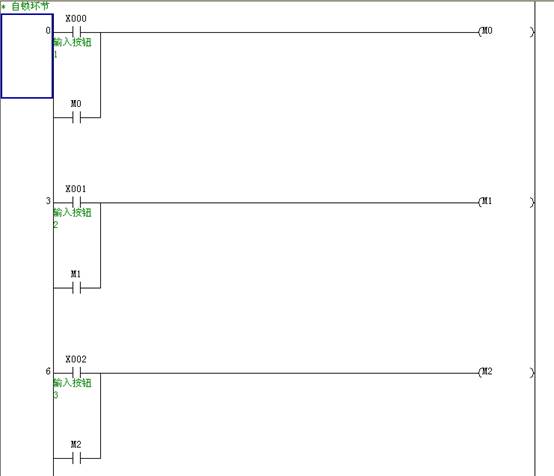

梯形圖1

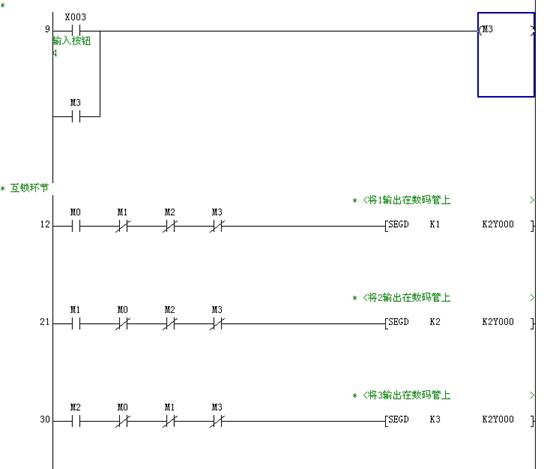

  梯形圖2

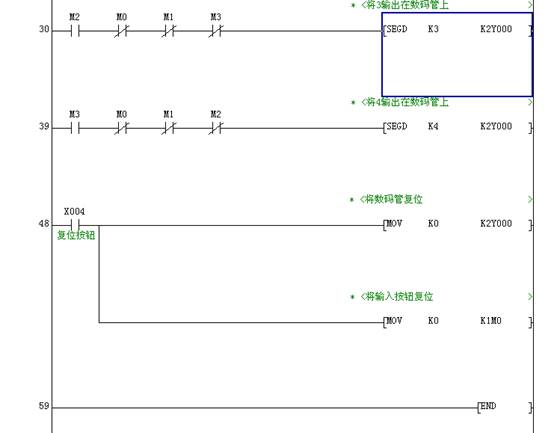

 梯形圖3

梯形圖寫51
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看梯形圖寫51的 主題 / 回貼
2樓  發表于: 2010-09-11 18:56

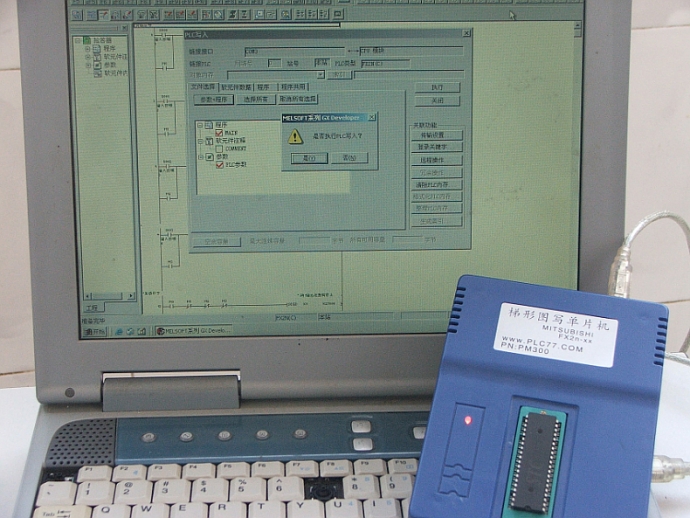

描述：將梯形圖程序寫入單片機內
圖片：
把編好的程序用“梯形圖寫單片機”編程器燒寫到單片機STC11F60XE里面
梯形圖寫51
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看梯形圖寫51的 主題 / 回貼
3樓  發表于: 2010-09-11 19:02

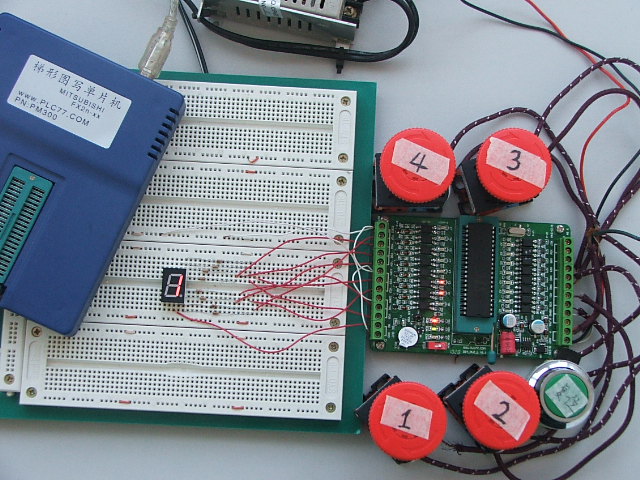

描述：1號搶答成功
圖片：
把單片機從編程器取出插進DIY板的鎖緊座里，根據DIY的原理圖連接自己所需的電路。
梯形圖寫51
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看梯形圖寫51的 主題 / 回貼
4樓  發表于: 2010-09-11 19:03
沒有人頂我將停止發原理圖和其他相關制作資料。
qiu7254216
級別: 正式會員
精華主題: 0
發帖數量: 8 個
工控威望: 98 點
下載積分: 480 分
在線時間: 10(小時)
注冊時間: 2009-11-19
最后登錄: 2015-05-13
查看qiu7254216的 主題 / 回貼
5樓  發表于: 2010-09-11 19:49
頂！！！！
謝謝分享。
yanxinzou
級別: 略有小成
精華主題: 0
發帖數量: 175 個
工控威望: 243 點
下載積分: 6253 分
在線時間: 39(小時)
注冊時間: 2010-09-04
最后登錄: 2025-04-23
查看yanxinzou的 主題 / 回貼
6樓  發表于: 2010-09-11 20:22
頂！！！！
謝謝分享。
梯形圖寫51
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看梯形圖寫51的 主題 / 回貼
7樓  發表于: 2010-09-11 20:24

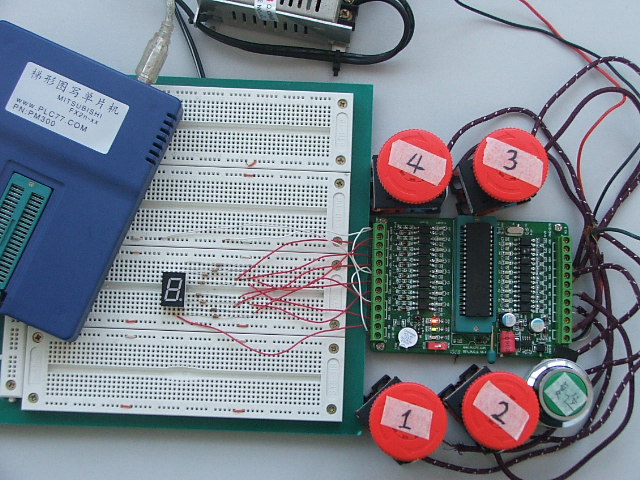

描述：先復位再說
圖片：
如果還有人頂，我就把DIY PLC原理圖發上來了。
aorry
級別: 工控俠客
精華主題: 0
發帖數量: 706 個
工控威望: 2807 點
下載積分: 56934 分
在線時間: 1826(小時)
注冊時間: 2010-03-29
最后登錄: 2025-04-23
查看aorry的 主題 / 回貼
8樓  發表于: 2010-09-11 21:59
頂頂，發上來看看
梯形圖寫51
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看梯形圖寫51的 主題 / 回貼
9樓  發表于: 2010-09-11 22:07
圖片：

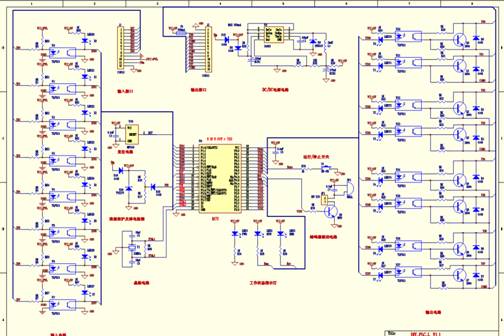

這是DIY PLC原理圖
gumeng
學無止境
級別: 工控俠客
精華主題: 0
發帖數量: 974 個
工控威望: 2385 點
下載積分: 5616 分
在線時間: 301(小時)
注冊時間: 2009-07-10
最后登錄: 2025-01-15
查看gumeng的 主題 / 回貼
10樓  發表于: 2010-09-11 22:12
值得頂！多謝樓主的分享。多傳點資料。
現承接各類電氣自動化設備的設計，改造及維修。
梯形圖寫51
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看梯形圖寫51的 主題 / 回貼
11樓  發表于: 2010-09-11 22:16

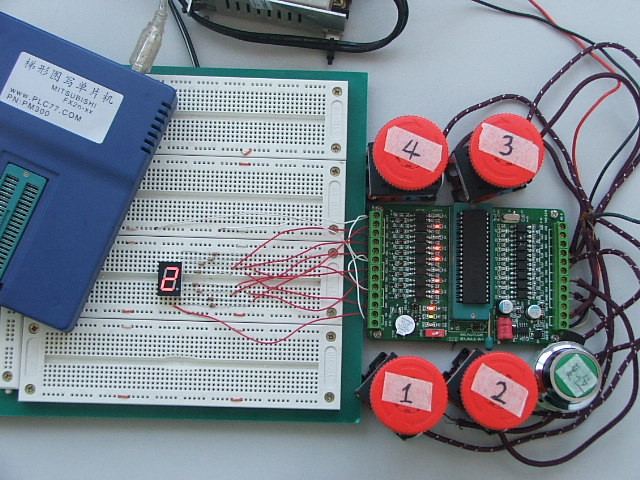

描述：2號搶答成功
圖片：
2搶答成功
  • «
