工控人家園 三菱工控論壇 請教三菱觸摸屏軟件GX Designer里如何做多位轉換開關？

fz163

級別: 探索解密

精華主題: 0
發帖數量: 22 個
工控威望: 109 點
下載積分: 578 分
在線時間: 13(小時)
注冊時間: 2010-05-14
最后登錄: 2022-10-29
查看fz163的主題 / 回貼

樓主發表于: 2010-10-12 14:07

只看樓主 | 小中大

因為要用到手動、自動、單步、單周功能，觸摸屏上有沒有方法可以做到��？

GX Designer里有AV rotatery開關，可是屬性編輯不了，請問該如何做？

shaolinsi

佛曰：不可說

級別: VIP會員

精華主題: 0
發帖數量: 561 個
工控威望: 1209 點
下載積分: 1554 分
在線時間: 112(小時)
注冊時間: 2010-05-04
最后登錄: 2014-11-13
查看shaolinsi的主題 / 回貼

1樓發表于: 2010-10-12 23:01

只看該作者 | 小中大

手動、自動、單步、單周4個功能用一個按鍵？
有多用動作開關，不過按一個鍵不大可能實現設備同時運行4種狀態。

餓米豆腐

fz163

級別: 探索解密

精華主題: 0
發帖數量: 22 個
工控威望: 109 點
下載積分: 578 分
在線時間: 13(小時)
注冊時間: 2010-05-14
最后登錄: 2022-10-29
查看fz163的主題 / 回貼

2樓發表于: 2010-10-13 09:17

只看該作者 | 小中大

謝謝。我的意思是多功能切換鍵，比如按手動ON，其他的自動、單周、單步就互鎖，均為OFF；切換到自動ON時，單周、手動、單步就是OFF。

shaolinsi

佛曰：不可說

級別: VIP會員

精華主題: 0
發帖數量: 561 個
工控威望: 1209 點
下載積分: 1554 分
在線時間: 112(小時)
注冊時間: 2010-05-04
最后登錄: 2014-11-13
查看shaolinsi的主題 / 回貼

3樓發表于: 2010-10-13 21:29

只看該作者 | 小中大

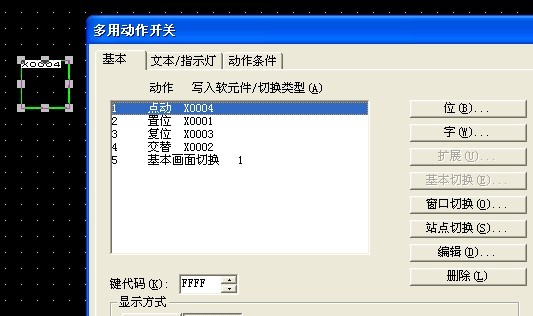

樓主看圖做唄。

餓米豆腐

sl0301

級別: 略有小成

精華主題: 0
發帖數量: 198 個
工控威望: 348 點
下載積分: 834 分
在線時間: 226(小時)
注冊時間: 2008-04-17
最后登錄: 2025-04-29
查看sl0301的主題 / 回貼

4樓發表于: 2010-10-14 20:14

只看該作者 | 小中大

那不是很簡單的呀，做一個寄存器了，在屏里面做四個按鍵了，
如果是：D100
          手動時D100=0、
     自動時D100=1、
     單步時D100=2、
   單周功能D100=3
這樣不是可以實現多個功能之間的轉換了呀
具體怎么做就不用說了吧
