誰知道4-20MA傳感器轉1-5v,怎么接線？

本人長期兼職承接電氣自動化項目：
1.熟悉各種品牌PLC程序設計，上位機組態編程，人機界面HMI編程，工業通訊網絡，設備設施物聯上云（IOT），數據采集，變頻器、伺服電機、步進電機驅動等綜合應用；
2.可承接各種PLC、觸摸屏、上位機代寫服務，系統集成、節能改造等項目，CAD出圖。
3.服務周到、價格實惠，期待與你的合作，聯系電話/微信：15875502770

wei0212007

級別: 論壇先鋒

發送短信
加為好友
QQ聯系
阿里旺旺

精華主題: 0
發帖數量: 1111 個
工控威望: 1165 點
下載積分: 6912 分
在線時間: 1173(小時)
注冊時間: 2007-04-19
最后登錄: 2025-04-22
查看wei0212007的主題 / 回貼

1樓發表于: 2010-10-23 20:15

只看該作者 | 小中大

你是輸入4-20MA傳感器輸出轉1-5v嗎？

wlp448

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 140 個
工控威望: 290 點
下載積分: 1214 分
在線時間: 128(小時)
注冊時間: 2009-07-27
最后登錄: 2023-11-08
查看wlp448的主題 / 回貼

2樓發表于: 2010-10-23 21:30

只看該作者 | 小中大

并聯250歐姆電阻可以

長生

知識無界

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 126 個
工控威望: 308 點
下載積分: 3247 分
在線時間: 111(小時)
注冊時間: 2009-05-20
最后登錄: 2017-12-05
查看長生的主題 / 回貼

3樓發表于: 2010-10-24 14:55

只看該作者 | 小中大

二樓說得對

學無止境

jklmn123

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 134 個
工控威望: 2916 點
下載積分: 9794 分
在線時間: 149(小時)
注冊時間: 2010-04-05
最后登錄: 2025-04-23
查看jklmn123的主題 / 回貼

4樓發表于: 2010-10-24 15:45

只看該作者 | 小中大

4-20MA串250Ω電阻

e_newboy

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 169 個
工控威望: 268 點
下載積分: 297 分
在線時間: 154(小時)
注冊時間: 2009-04-20
最后登錄: 2025-04-10
查看e_newboy的主題 / 回貼

5樓發表于: 2010-10-27 22:46

只看該作者 | 小中大

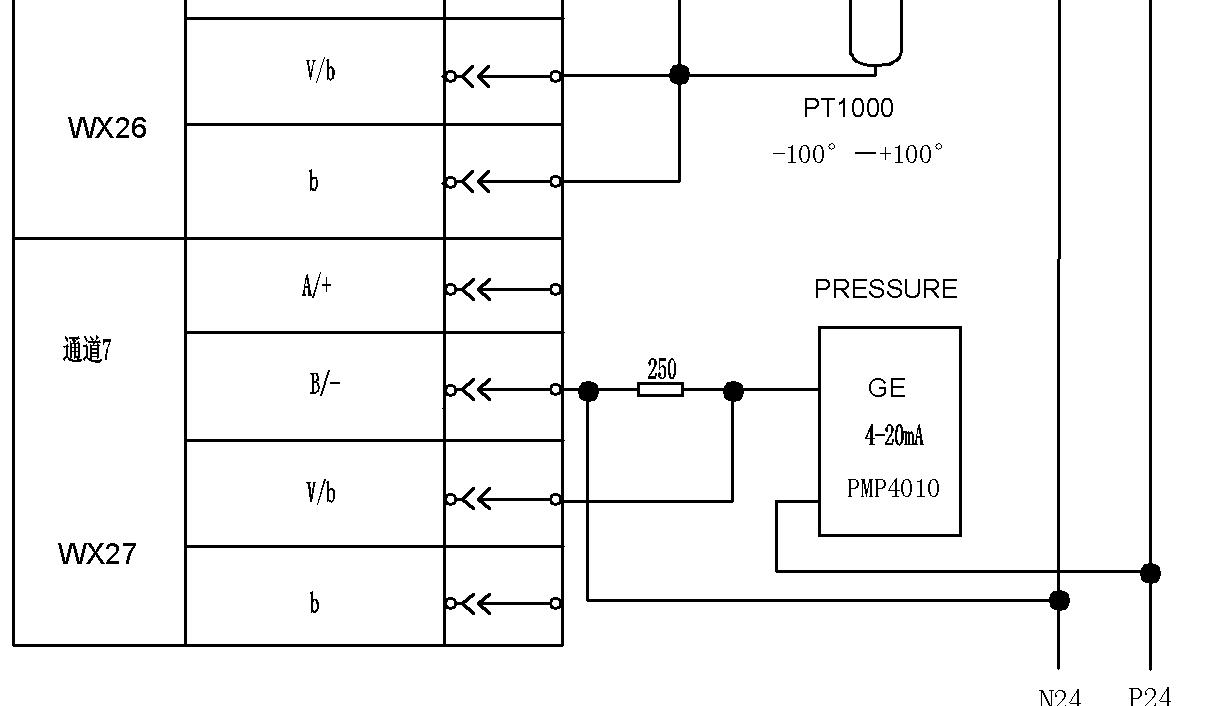

圖片：

確切的說是串電阻，不過看起來時并聯的

按下面共負極接線
