駱海深
級別: 略有小成
精華主題: 0
發帖數量: 381 個
工控威望: 439 點
下載積分: 923 分
在線時間: 496(小時)
注冊時間: 2007-07-22
最后登錄: 2020-04-10
查看駱海深的 主題 / 回貼
樓主  發表于: 2011-02-28 13:23
    如圖下面變頻器通訊口（RJ-11）和485BD通訊板如何接線實現通訊
(1)485BD通訊接線端子寫著RDA-RDB-SDA-SDB

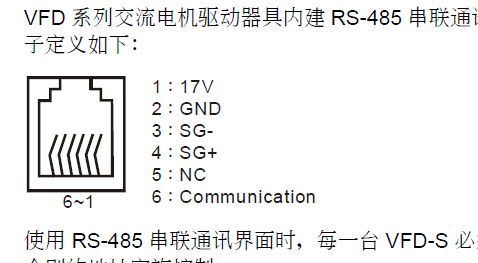

(2)變頻器通訊口（RJ-11）
1-17V
2-GND
3-SG-
4-SG+
5-NC

jxh668
jxh668
級別: 工控俠客
精華主題: 0
發帖數量: 1429 個
工控威望: 2169 點
下載積分: 4006 分
在線時間: 830(小時)
注冊時間: 2009-12-21
最后登錄: 2025-04-21
查看jxh668的 主題 / 回貼
1樓  發表于: 2011-02-28 14:11
485BD通訊接線端子寫著RDA-RDB-SDA-SDB
是4線的
變頻器通訊口（RJ-11）
是2線的

看能否接成半雙工
來看看 ，有用的就下了。深圳的可找我呵
駱海深
級別: 略有小成
精華主題: 0
發帖數量: 381 個
工控威望: 439 點
下載積分: 923 分
在線時間: 496(小時)
注冊時間: 2007-07-22
最后登錄: 2020-04-10
查看駱海深的 主題 / 回貼
2樓  發表于: 2011-02-28 17:20
引用
引用第1樓jxh668于2011-02-28 14:11發表的  :
485BD通訊接線端子寫著RDA-RDB-SDA-SDB
是4線的
變頻器通訊口（RJ-11）
是2線的

.......



說明書寫著可以接成半雙工的。

但是我不會接。請指教
回憶依然最美
一不小心混進社會, 浪子回頭已經白費... ...
級別: 工控俠客
精華主題: 0
發帖數量: 1240 個
工控威望: 2873 點
下載積分: 21658 分
在線時間: 1322(小時)
注冊時間: 2008-06-16
最后登錄: 2025-04-17
查看回憶依然最美的 主題 / 回貼
3樓  發表于: 2011-02-28 17:45
485BD的SDA與RDA相連后接入變頻器的SG+，SDB與RDB相連后接入變頻器的SG-，為了提高系統的抗干擾性能，可以將485BD的SG端與變頻器的GND端連接！
jxh668
jxh668
級別: 工控俠客
精華主題: 0
發帖數量: 1429 個
工控威望: 2169 點
下載積分: 4006 分
在線時間: 830(小時)
注冊時間: 2009-12-21
最后登錄: 2025-04-21
查看jxh668的 主題 / 回貼
4樓  發表于: 2011-02-28 17:48
485端
R+和S+短接
R-和S-短接
來看看 ，有用的就下了。深圳的可找我呵
ak47m16u571
苦海無邊，柴米似鞭。歡樂無限，煩擾靠邊。得逍遙處且逍遙
級別: 家園�？�
精華主題: 0
發帖數量: 669 個
工控威望: 590 點
下載積分: 1580 分
在線時間: 631(小時)
注冊時間: 2008-01-01
最后登錄: 2025-04-21
查看ak47m16u571的 主題 / 回貼
5樓  發表于: 2011-02-28 20:21
按上面兩位的接，就OK啦
fkw12345
級別: VIP會員
精華主題: 0
發帖數量: 144 個
工控威望: 2015 點
下載積分: 10549 分
在線時間: 485(小時)
注冊時間: 2007-09-12
最后登錄: 2025-04-01
查看fkw12345的 主題 / 回貼
6樓  發表于: 2011-03-01 15:14
http://www.mdgt.cn/read-gktid-94533.html

看看這個就明白了！
<b>別人看我在工作，其實我在玩，別人看我在玩，其實我在工作。要把工作當成娛樂，那就不會覺得累了!</b>
aries
級別: 略有小成
精華主題: 0
發帖數量: 198 個
工控威望: 309 點
下載積分: 870 分
在線時間: 95(小時)
注冊時間: 2010-03-13
最后登錄: 2013-04-24
查看aries的 主題 / 回貼
7樓  發表于: 2011-03-01 17:00
學習 謝謝
yuanzmea
級別: 探索解密
精華主題: 0
發帖數量: 32 個
工控威望: 195 點
下載積分: 564 分
在線時間: 17(小時)
注冊時間: 2008-09-02
最后登錄: 2023-05-18
查看yuanzmea的 主題 / 回貼
8樓  發表于: 2011-03-01 17:20
學習學習
gumeng
學無止境
級別: 工控俠客
精華主題: 0
發帖數量: 974 個
工控威望: 2385 點
下載積分: 5616 分
在線時間: 301(小時)
注冊時間: 2009-07-10
最后登錄: 2025-01-15
查看gumeng的 主題 / 回貼
9樓  發表于: 2011-03-01 20:44
頂上面的解法。
現承接各類電氣自動化設備的設計，改造及維修。
工控apple
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看工控apple的 主題 / 回貼
10樓  發表于: 2011-03-02 11:05
接正負和地就可以啦，不用接電壓了
